機械密封的各參數示意圖

    機械密封的各參數示意圖：
    對不同型式的密封，平衡直徑取值不同。對于推環型密封，其值為軸或軸套的臺肩直徑；
    圖1－4 各參數示意圖，

    對于波紋管密封，其值近似地可取有效直徑De。波紋管密封的有效直徑是隨密封系統壓力的增大而減小的，因此，通常給出的只是未承壓時近似的波紋管有效直徑為

    對于矩形波（如車制聚四氟乙烯塑料波紋管），波紋管的有效直徑為

    對于鋸齒波（如弓形焊接金屬波紋管），波紋管直徑為

    對于U形波（如弓形焊接金屬波紋管〉，波紋管直徑為

    內流式波紋管機械密封及波紋管受外壓時的有效直徑見圖1-5

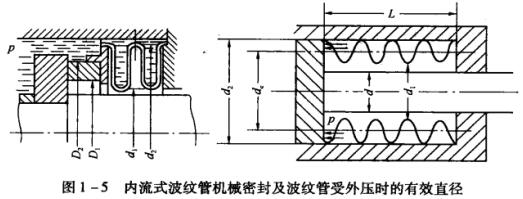

    圖1-5 內流式波紋管機械密封及波紋管受外壓時的有效直徑

    H10機械密封
